ЗАГАЛЬНІ ВІДОМОСТІ
Офтальмоскоп дзеркальний ОЗ-5 призначений для дослідження
очного дна та для об'єктивного визначення рефракції методом скіаскопії
(звичайної та смужкової).
Дослідження очного дна проводиться двома способами офтальмоскопії:
- у зворотному вигляді;
- прямому вигляді.
Дослідження
прозорих середовищ ока - рогівки, вологи передньої камери, кришталика,
склоподібного тіла - проходить світлом. Дослідження методом бічного
(фокального) освітлення дозволяє виявити більш тонкі зміни склери,
рогової оболонки, передньої камери, райдужної оболонки.
ПРИНЦИП РОБОТИ
Офтальмоскоп дзеркальний ОЗ-5
являє собою пластмасову оправу з ручкою та двома дзеркалами: увігнутим з
одного боку та плоским – з іншого. У центрі кожного дзеркала є оглядовий
отвір. Отвір виконано в відбуваючому шарі, нанесеному на склі, що виключає відблиски під час спостереження.
Пластмасова діафрагма з
круглим отвором виконана з тримачем для лінзи, що коригує, з набору
пробних лінз.
Діаметр отвору у діафрагмі
значно більше, ніж на дзеркалах, для виключення відблисків від діафрагми.
Діафрагма може
встановлюватися на оправі як з боку плоского, так і з боку увігнутого
дзеркала. Для кріплення на оправі діафрагма забезпечена чотирма спеціальними
захопленнями.
Друга пластмасова
діафрагма має у центрі отвір прямокутної форми. Ця діафрагма може
встановлюватися з боку плоского дзеркала і служить для отримання рефлексу при
скіаскопії. Для кріплення на оправі діафрагма забезпечена трьома спеціальними
захопленнями, що не заважає встановлювати її з протилежного боку
одночасно з діафрагмою з круглим отвором.
Оправи луп 13 і 20 дптр
виконані з пластмаси різних кольорів для зручності користування в затемненому
приміщенні.
ОСНОВНІ ТЕХНІЧНІ ДАНІ ТА ХАРАКТЕРИСТИКИ
|
Фокусна відстань увігнутого дзеркала, мм |
170±10 |
|
Діаметр отвору в шарі дзеркал, що відбиває, мм |
3,5±0,5 |
|
Світловий діаметр дзеркал, мм, не менше |
42 |
|
Розміри отвору діафрагм, мм |
круглого – 10±0,5;
прямокутного - (5±0,4)х(40±0,8) |
|
Задня вершинна рефракція лінз луп, дптр |
+13 та +20 |
|
Габаритні розміри, мм |
140 х 65 х
13 |
|
Маса, грам, не більше |
офтальмоскопа – 50;
повного комплекту – 200 |
|
Середній термін служби, років, не менше |
3 |

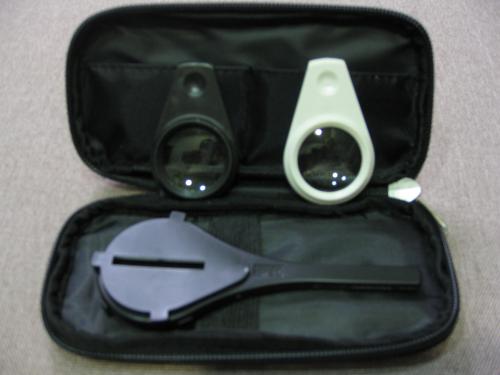

КОМПЛЕКТ поставки офтальмоскопа ОЗ-5
|
Найменування |
Кількість, шт. |
|
Офтальмоскоп дзеркальний |
1 |
|
Лупа 13 дптр |
1 |
|
Лупа 20 дптр |
1 |
|
Діафрагма |
1 |
|
Футляр |
1 |
|
Паспорт |
1 |
Термін служби до списання
становить щонайменше 3-и роки.
Гарантійний
термін експлуатації – 12 місяців з дня продажу за дотримання споживачем
умов експлуатації, транспортування та зберігання. |
